LOCTITE® EA E-00CL™ 产品是快速固定、可流动工业级别环氧树脂胶粘剂. 产品混合后，双组分环氧树脂将在室温条件下固化，形成透明、刚性、可进行 加工的胶层. 在完全固化后，该环氧树脂具有抵抗多种化学物质与溶剂的特性，并且可以用作卓越的电气绝缘介质. 典型应用包括，通用型粘接、密封以及封装. 产品能够应用于多种塑料、金属、玻璃、橡胶、木材以及陶瓷基片. 产品非常适用于有透明胶层要求的应用。
| 未固化材料典型特性 | |
| 树脂： | |
| 比重 @25 °C | 1,1 |
| 粘度, Brookfield- RVT,25 °C, : 转子 6,转速 20 rpm | 7000-13000 |
| 固化剂: | |
| 比重 @25 °C | 1,1 |
| 粘度, Brookfield- RVT,25 °C, : 转子 6,转速 20 rpm | 2 200-4 500 |
| 混合: | |
| 比重 @25 °C | 1,1 |
| 适用时间, 分钟 | 3,5 |
| 脱粘时间,分钟 | 4 |

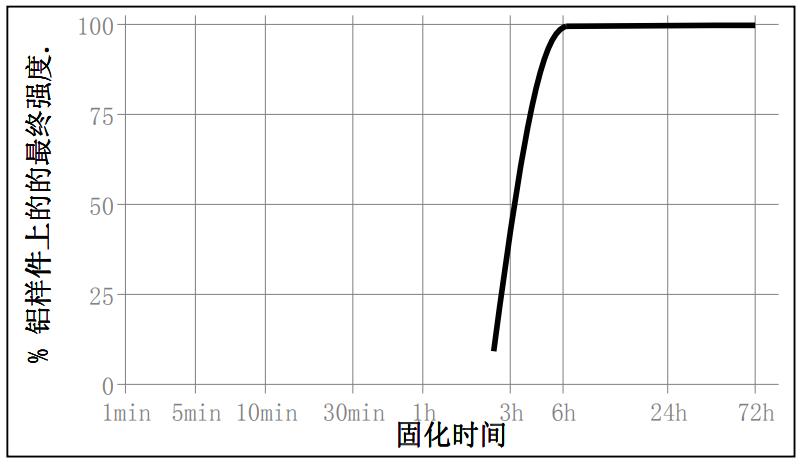

固化速度：
| 固化后材料典型性能 | |
| 固化7天@25°C-物理特性: | |
| 玻璃态转变温度(Tg), °C | 20 |
| 邵氏硬度,ISO 868, 邵氏D | 80 |
| 断裂时延伸率，ISO 37, % | 13 |
| 拉伸强度, ISO 527-2 N/mm² | 26 |
| 电气特性: | |
| 介电强度, IEC 60243-1, kV/mm | 16 |
| 固化1周@ 22°C-物理特性: | |
| 邵氏硬度,ISO 868, 邵氏D | 75-88 |
| 胶粘剂性能： | |
| 铝(酸刻蚀) N/mm² | ≥6,9 |
| 钢件(喷过砂) N/mm² | 15 |
| 铝(经过酸蚀与打磨), 0,1-0,2 mm 间隙 N/mm² | 28 |
| 铝(阳极氧化) N/mm² | 14 |
| 不锈钢 N/mm² | 13 |
| 聚碳酸酯 N/mm² | 6,9 |
| 尼龙 N/mm² | 1,2 |
| 木材(冷杉木) N/mm | 12 |
| PVC N/mm² | 17 |
| ABS N/mm² | 4,8 |
| 环氧 N/mm² | 10 |
| 丙烯酸酯 N/mm² | 1,7 |
| 玻璃 N/mm² | 15 |
热强度：

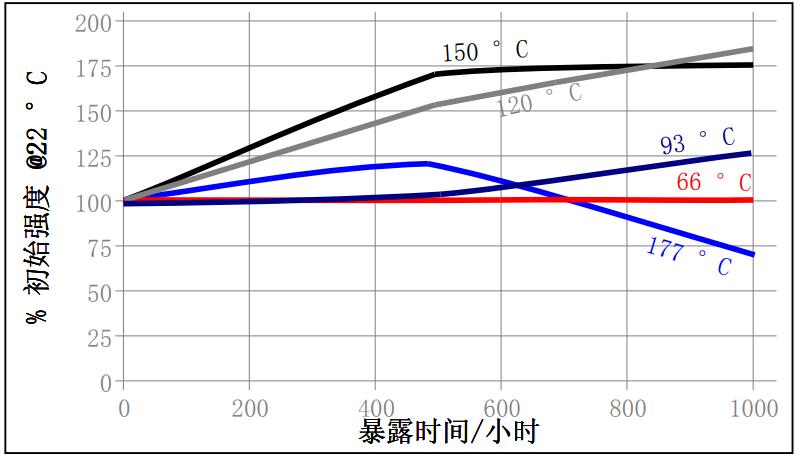

热老化：
1、对于高强度结构粘接作业，清除作业面污染物，如油漆 、氧化膜、油脂、灰尘、脱模剂以及其他表面污染物。
2、使用防护手套，最大限度避免皮肤接触。不要使用溶剂清洗双手。
3、双筒装使用时，只需将胶筒插入施胶枪中，然后对扳机稍稍加压，启动将柱塞引导至胶筒后腔中。接下来，取下出胶塞 ，挤出少量胶粘剂以确保二侧流动均匀自由。如果需要对 树脂与硬化剂进行自动混合，则应当将混合管安装在胶筒末端，然后开始胶粘剂涂施作业。对于手动混合，将所 需胶粘剂用量挤出，然后进行充分混合。混合大约15秒后，直至出现均匀的颜色为止。散货包装产品: 按照在产品描述中规定的重量或者体积比进行充分混合。用力混合大约15秒后直至出现均匀的颜色为止。
4、为达到最大的粘接强度，可在两个表面均匀施胶。
5、 点胶应在 3-5分钟内完成，较大的混胶量或升高温度能够减少此开放时间。
6、 将涂有胶粘剂的基材表面组装、连接起来，在25 °C温度下，进行 24小时固化，以达到最佳强度。加热至93 °C能够提高固化速度。
7、 在固化过程中，保持装配部件处于静止状态。可适当施加 保压。当胶层厚度为0,1-0,2 mm时，达到最大剪切强度。
8、 可以使用酮类溶剂清除残余未固化胶粘剂。
