LOCTITE® 620主要适用于圆柱型装配件的粘接，特别是在粘接间隙大约0.2mm以及在室温下需要最大强度的情况. 该产品在两个紧密配合的金属表面间，与空气隔绝时固化，并且可防止由于受到冲击和震动而导致的松动和泄露. LOCTITE® 620可提供优异的固化性能. 该产品具有优异的耐温性能，使其特别适用于耐高温圆柱件配件的粘接，例如散热器组件中的定位销和汽车变速器中的轴承件. 典型应用包括将衬套和套筒固定到外壳和轴上.
固化前材料特性
| 密度@ 25°C | 1.16 |
| 粘度, 25 °C, mPa.s(cp):转子5,转速20rpm | 8,500 |
固化后材料性能
| 热膨胀系数, ISO 11359-2, K-1 | 80×10^-6 |
| 导热系数, ISO 8302, W/(m·K) | 0.1 |
| 比热, kJ/(kg·K) | 0.3 |
| 压剪切强度， ISO 10123:钢制轴和套 N/mm² | 17 |

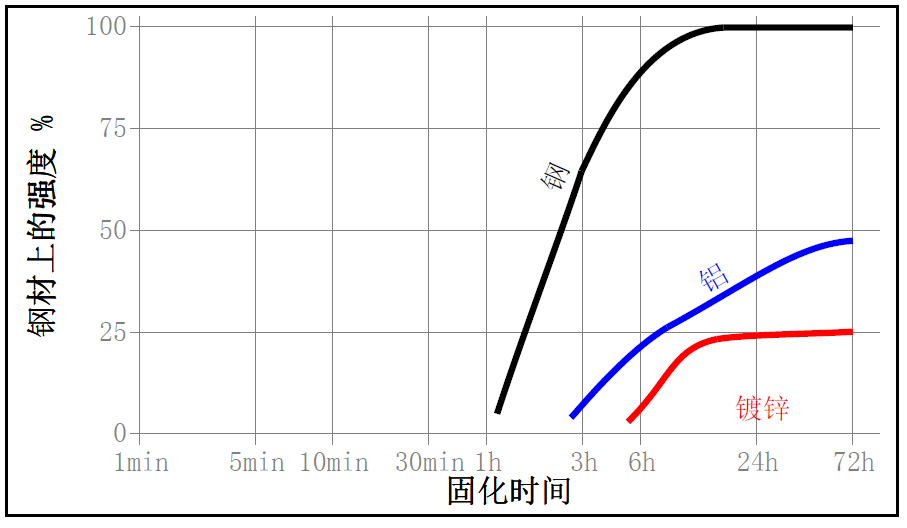

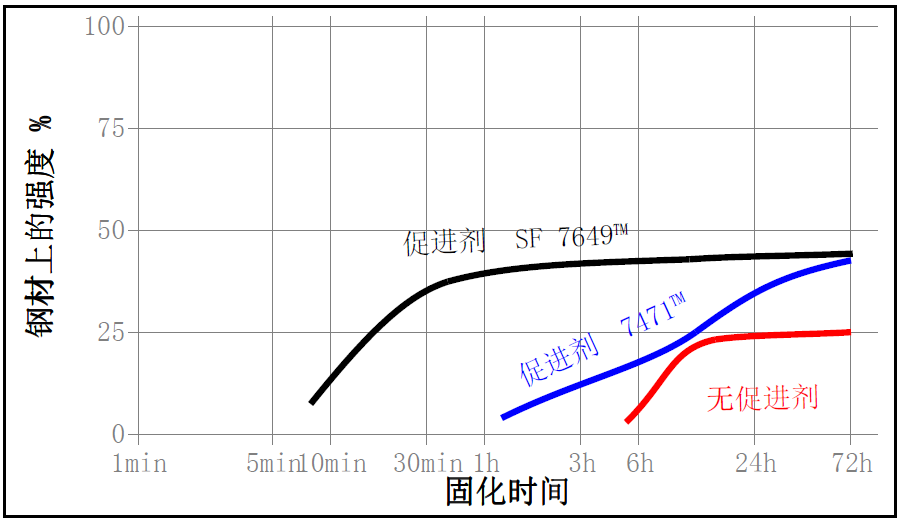

固化速度

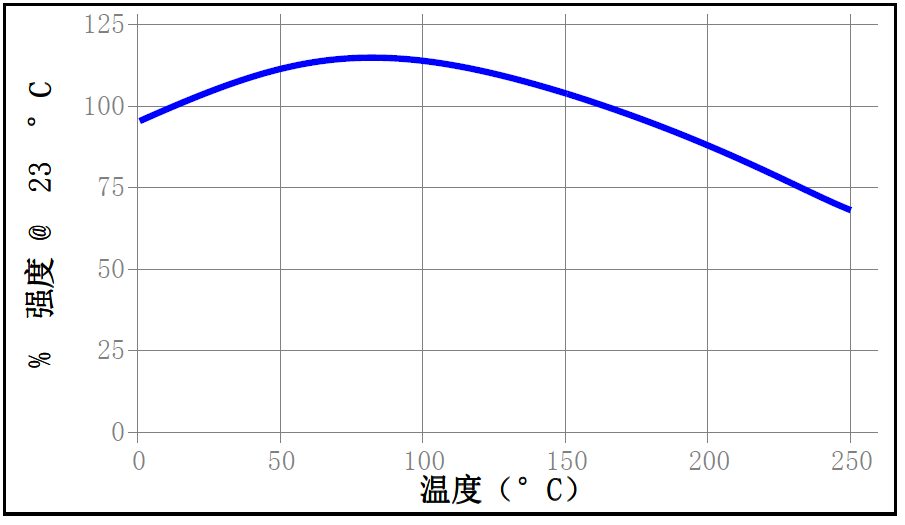

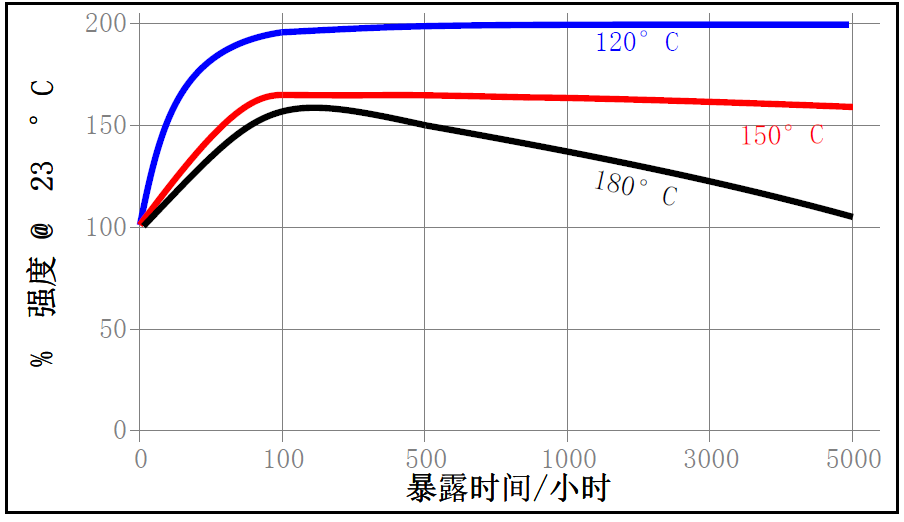

热强度
使用指南
装配
1. 为了获得最佳效果，使用诸如乐泰清洗剂彻底清洗材料内外表面，待表面干燥后再进行下一步操作。
2. 当固化速度很慢或者间隙较大时，可在表面使用促进剂加快固化速度。
3. 对于滑配合来说, 只需绕轴和轴套的导角涂一圈胶，装配时转动以确保良好的涂覆。
4. 对于压配合来说, 两个被粘接的表面都需涂满胶，并在适当的高压压力上装配。
5. 对热配合来说，应将胶粘剂涂在零件上，以产生光滑、均匀的材料薄膜。如果加热母部件进行组装，请涂在公部件上。如果要冷却公部件以进行组装，则涂在母部件上。如果要同时进行加热和冷却，则将胶粘剂涂敷于冷却部分。避免冷却部件冷凝。
6. 在部件达到足够操作强度之前，不要对部件有任何干扰。
拆卸
1. 用标准手动工具拆卸
2. 对装配件进行局部加热至300°C，在加热时进行拆卸作业。
3. 对于不能加热至该温度时, 尽可能加热装配件并使用机械辅助设备进行拆卸作业。
清洗
1. 对于固化的胶水，可将其浸泡在溶剂中和使用钢刷等工具进行机械打磨。
标签:
汉高乐泰
