LOCTITE® 577™ 可用于锁固和密封金属管螺纹接头。特别适用于不经过表面活化的不锈钢作业该产品在两个紧密配合的金属表面间，与空气隔绝时固化，并且可防止由于受到冲击和震动而导致的松动和泄露LOCTITE® 577™ 的触变特性降低了液态产品在施胶到基材上后，未固化前的流淌性LOCTITE® 577™ 固化性能很好，不仅在作用于活性金属（诸如黄铜、紫铜），同时作用于惰性基材，诸如不锈钢和镀层表面产品的具有良好的填充能力（最大填充间隙为0.25毫米）并且具有耐高温和容油性的特点。此产品可以在基材表面有轻微污染的条件下固化，例如各种切削液，润滑剂，仿腐蚀产品及具有防腐效果的清洗剂。
NSF 国际认可
NSF P1注册认可：可在不和食物及周围食品加工领域接触的地方作为密封剂使用。
澳大利亚煤气协会认证，认证号为3375 ，工作耐压可达2000 Kpa，工作温度为-10摄氏度到150摄氏度。
EN 751-1
用于密封金属管接头与第1，第2和第3的家用燃气和热水接触的材料，第一部分厌氧胶粘LOCTITE® 577™ 经过EN751-1中H等级测试，符合的DVGW认证要求
固化前的材料特性
| 密度@ 25 °C | 1.1 |
| 粘度， Brookfield - RVT, 25 °C, mPa.s (cp): | |
| 转子 6, 转速 2.5 rpm | 70,000至130,000 |
| 转子 6, 转速 20 rpm | 16,000至33,000 |
固化后材料典型性能
| 比热, kJ/(kg·K) | 2.0 |
| 拉伸强度ISO 37 N/mm² | 1.3 |
| 拉伸模量ISO 37 N/mm² | 168 |
| 1周之后，破坏力矩, ISO 10964:M10 钢制螺栓和螺母 | 33 N·m |
| 压剪切强度， ISO 10123:钢制轴和套 | 5 N/mm² |

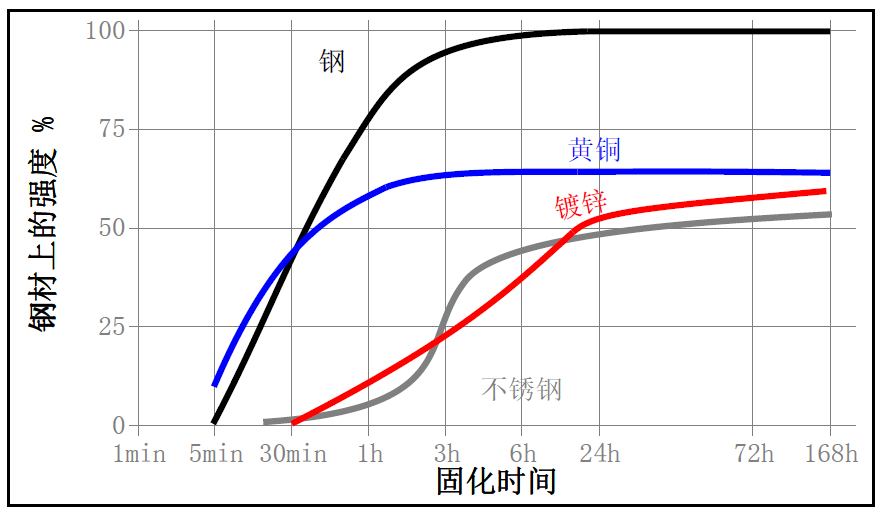

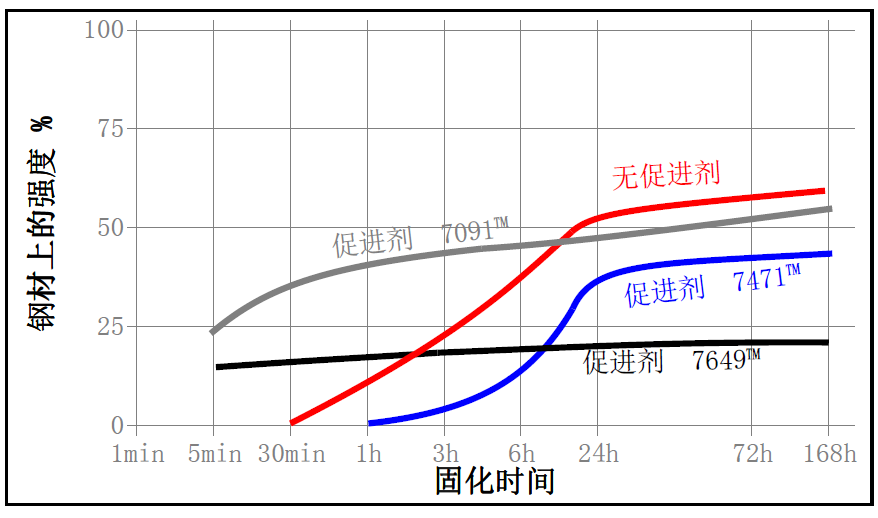

固化速度

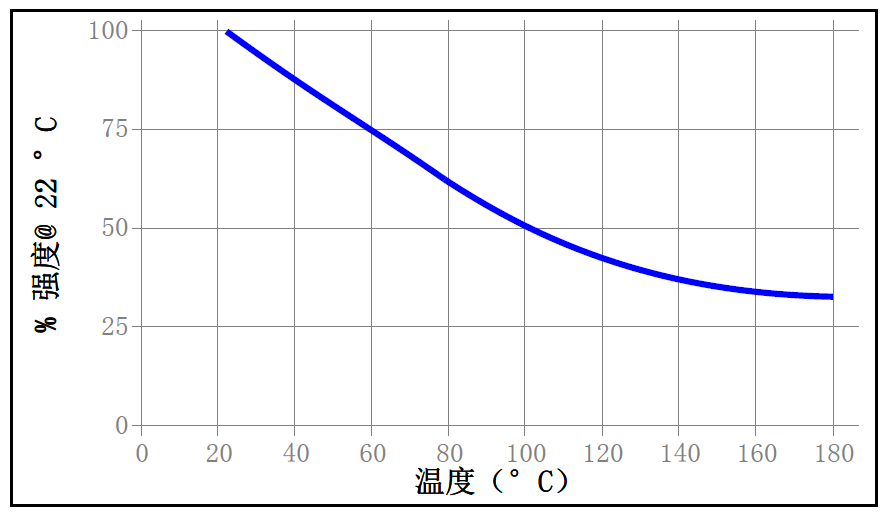

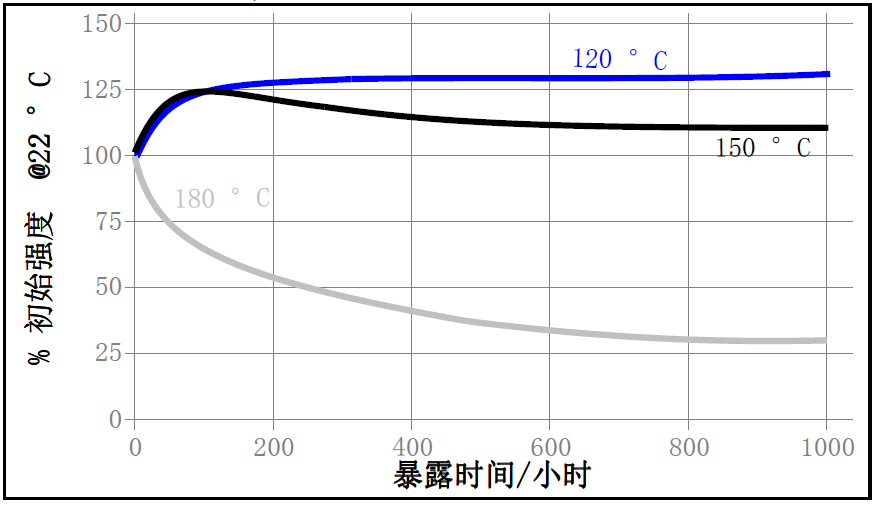

热强度
使用指南
装配
1. 为了获得最佳效果，使用诸如乐泰清洗剂彻底清洗材料内外表面，待表面干燥后再进行下一步操作
2. 如果材料是惰性金属或者固化速度过慢，使用促进剂7471™或7649™ 并晾干
3. 将产品涂施一圈于外螺纹前端螺纹上，不要涂施第一节螺纹。上紧螺纹，从而完全填充空隙。对于较大的螺纹与空隙，相应调整产品用量并且同时在内螺纹上也涂施一圈产品
4. 利用可接受的经验安装和拧紧配件，直到装配位置合适为止
5. 完全装配好的连接件具有一定的即时密封能力，为了确保具有最大的耐压和耐溶剂性能，要确保密封胶至少固化 24小时，以确保固化完全
拆卸
1. 用标准手动工具拆卸.
2. 固化产品可以通过在乐泰溶剂中浸润与机械刮擦(如钢丝刷)结合的方法进行清除. 当难以拆卸或者螺纹直径大于1英寸，请适当加热到250摄氏度时拆卸.
清洗
1. 对于固化的胶水，可将其浸泡在溶剂中或使用钢刷等工具进行机械打磨.
