LOCTITE® 382单组分、快速固化、高粘度氰基丙烯酸酯粘合剂，专为电子用配制。 LOCTITE® 382™ 设计用于快速固定电子元件和部件，典型应用包括线圈线缠绕固定，电子部件固定、支座固定、缘导轨等在电路板上的粘接固定。
固化前物理特性：
| 比重 | 1.05 |
| 粘度, Brookfield - RVT, 25 °C, mPa·s (cP): | |
| Spindle TC, speed 20 rpm, | 4,000 to 8,000 |
固化时间，秒:
钢(去脂) 20 to 50
铝 10 to 30
丁腈橡胶 <5
橡胶, <5
ABS 15 to 40
PVC 20 to 50
聚碳酸酯 30 to 70
酚醛 10 to 40
固化后特性：
电气特性:
| 热膨胀系数，ISO 11359-2, K-1 | 80×10^-6 |
导热系数, ISO 8302,W/(m·K) | 0.1 |
| 玻璃化转变温度, ASTM E 228, °C | 120 |
| 介电常数 / 耗散因数, IEC 60250: | |
| 0.05-kHz 2.3 / | <0.02 |
| 1-kHz 2.3 / | <0.02 |
| 1,000-kHz 2.3 / | <0.02 |
| 体积电阻率, IEC 60093, Ω·cm | 10×10^15 |
介电击穿强度,IEC 60243-1, kV/mm | 25 |
搭接剪切强度, ISO 4587:
钢 (喷砂) N/mm² 18 to 26
铝 (蚀刻) N/mm² 11 to 19
ABS N/mm² >6
PVC N/mm² >6
聚碳酸酯 N/mm² >5
酚醛 N/mm² 5 to 15
氯丁橡胶 N/mm² >10
丁腈橡胶 N/mm² >10

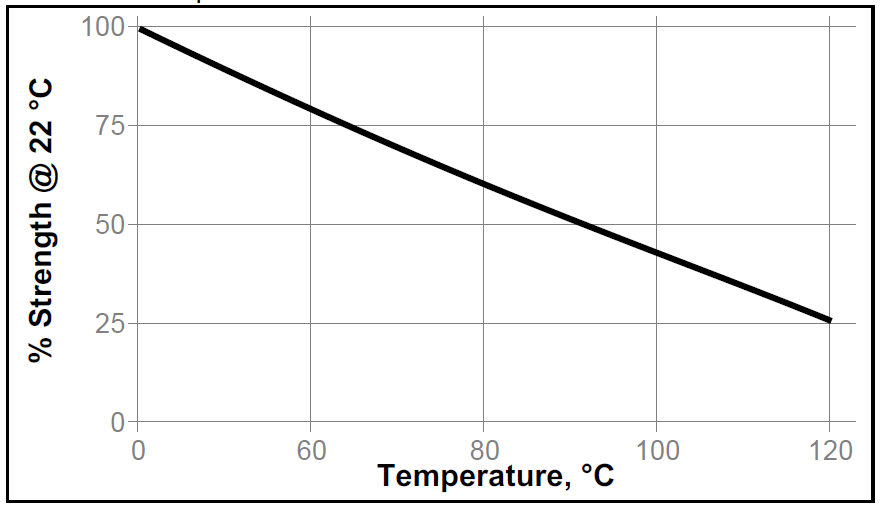

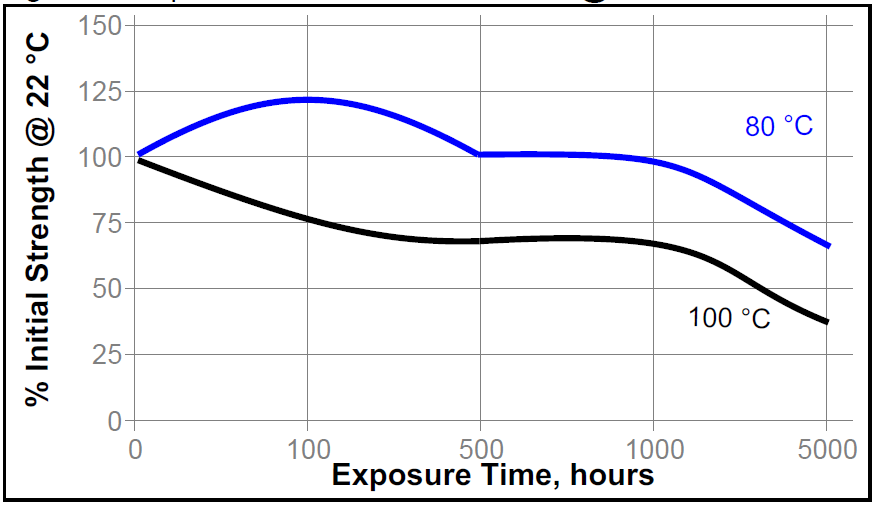

热强度
使用说明：
在使用之前，基材表面可能需要特殊的清洁或脱脂，以去除任何可溶解的污染物。
通过喷涂、刷涂或浸渍在要粘合的区域涂一层 TAK PAK® 促进剂。
注意： 由于TAK PAK®促进剂的溶剂基会影响某些塑料或涂层，因此建议检查所有表面的兼容性。
让促进剂在良好的通风下蒸发，直到表面完全干燥（约15至30秒）。
溶剂干燥后立即涂抹乐泰® 382产品。
注意：如果在 45 秒内未将胶水应用于促进剂表面，则应重新施涂促进剂
6. 在可能的情况下，在组装时将表面相对于彼此移动几秒钟，以正确分布粘合剂并最大程度地激活。
7. 固定组件并等待固定，然后再进行任何进一步处理。
