LOCTITE® 518 产品为单组分、中等强度厌氧型密封剂，产品在隔绝氧气的金属密封面间固化。典型应用作业包括，对刚性金属面与法兰之间紧密配合接头进行密封。在法兰装配后，立即具有耐低压性能。在法兰装配后，立即具有耐低压特性。通常用于刚性法兰连接，如变速箱与发动机罩等的现场成形垫片。 LOCTITE® 518 的触变特性降低了液态产品在施胶到基材上后，未固化前的流淌性。
NSF 国际认可
NSF P1注册认可：可在不和食物及周围食品加工领域接触的地方作为密封剂使用。
NSF 国际认证
符合ANSI/NSF标准61认可：可用于不超过82°C的商业和住宅饮用水系统。
即时密封
未固化时，厌氧密封胶具有抵抗低在线测试压力的能力.。将未固化的产品518涂在环状聚碳酸酯密封表面（内径50 mm ，外径70 mm）上后，立即测试。
| 耐压 MPa： | |
| 间隙 0.05 mm | 0.3 |
| 间隙 0.125 mm | 0.15 |
| 间隙 0.25 mm | 0.05 |
| 固化后材料典型性能 | |
| 比热, kJ/(kg·K) | 0.3 |
| 热膨胀系数ISO 11359-2, K-1 | 80×10-6 |
| 导热系数, ISO 8302, W/(m·K) | 0.1 |
| 70℃固化24小时，室温固化2天后测试 | |
| 压剪切强度， ISO 10123:钢制轴和套 | ≥5.0N/mm² |
| 剪切强度, ISO 4587:钢材(喷过砂) | 7.5N/mm² |
| 拉伸强度, ISO 6922: 钢制轴(喷过砂) | 8.5N/mm² |
| 密封性能：（在内径为50mm，外径为70mm的环状垫片上施加压力1.3 MPa进行测漏 (在水中浸渗1分钟)，最大密封间隙,） | |
| 低碳钢 | 0.25mm |
| 铝 | 0.25mm |

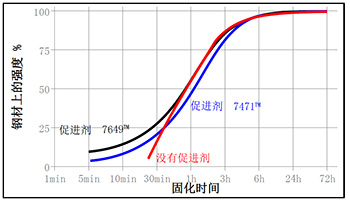

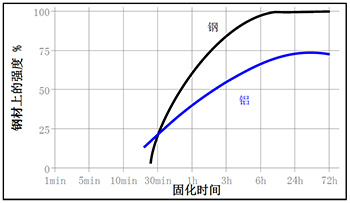

固化速度：

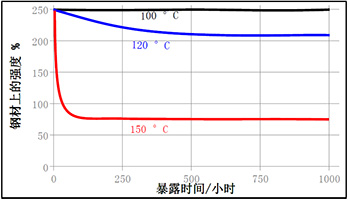

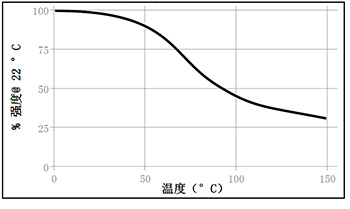

热强度：
使用指南：
1. 要想获得最佳效果，被粘接的材料表面应当清洁，无油脂.
2. 本产品适合间隙小于 0.25mm的紧密配合法兰件.
3. 用手工涂刷或丝网印刷的方法将该产品涂在法兰盘的一个面上.
4. 在装配后和固化之前，要确认是否完全密封时，可以通过施加一定的低压(<0,05 MPa) 的方法.
5. 装配好后，法兰盘应当尽可能的紧固，避免滑动.
标签:
汉高乐泰胶水
