LOCTITE® 5188™ 是一款现成型垫片产品。它设计用于刚性金属法兰连接和密封，例如变速箱和发动机外壳，特别是在法兰表面可能发生轻微油污染的情况下。它可以在没有空气的情况下在紧密贴合的金属表面之间固化，特别适用于铝基材，以实现非常好的附着力。它还在组装后立即提供耐低压（即时密封）。本产品可以手动点胶，也可以使用匹配的乐泰®控制器和设备进行自动化点胶。
| 固化前的材料特性 | |
| 密度@ 25°C | 1.1 |
| 粘度，锥板粘度计, 25 °C, mPa.s(cp) | 11,000至32,000 |
| 即时密封：（未固化时，厌氧密封胶具有抵抗低在线测试压力的能力.固化前，在玻璃板与环形重铬酸锌法兰装配后，立即对未固化产品进行测试。测试压力保持1分钟. 耐压 ） | |
| 间隙 0.0 mm | 0.05 MPa |
| 间隙0.125 mm | 0.03 MPa |
| 间隙0.25 mm | 0.01 MPa |
| 固化后材料典型性能 | |
| 热膨胀系数, K-1: Tg 前 | 145×10-6 |
| 热膨胀系数, K-1: Tg 后 | 160×10-6 |
| 玻璃化转变温度 | 105 °C |
| 延伸率,ISO 527-2,% | 186 |
| 拉伸强度, 断裂时 | 4.24N/mm² |
| 拉伸模量, ISO 527-3 | 4.17N/mm² |
| 在22°C条件下固化24小时，剪切强度 | |
| 标准喷砂低碳钢(GBMS) | ≥2.0 N/mm² |
| 铝件 | ≥3.0LM N/mm² |
| 密封性能：在内径为50mm，外径为70mm的环状垫片上施加压力1.3 MPa进行测漏 (在水中浸渗1分钟).最大密封间隙 | |
| 低碳钢 | 0.25 mm |

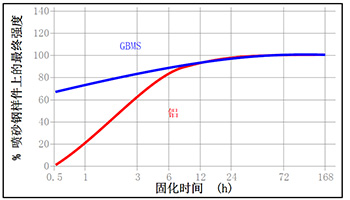

固化速度：

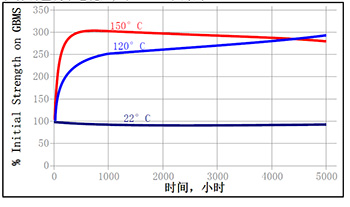

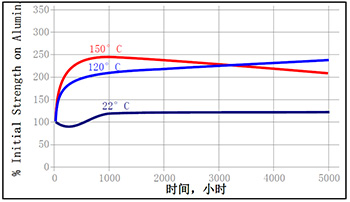

热强度：
使用指南：
1. 要想获得最佳效果，被粘接的材料表面应当清洁，无油脂。
2. 产品主要用作紧法兰面的密封。
3. 为了得到最佳的效果，推荐使用乐泰自动化点胶设备。也可以用滚涂，刷涂或者丝网印刷的方法点胶。
4. 在装配后和固化之前，要确认是否完全密封时，可以通过施加一定的低压(<0.05 MPa) 的方法进行验证。
5. 装配好后，法兰盘应当尽可能的紧固，避免滑动。
标签:
汉高乐泰胶水
