LOCTITE® 661™设计用于圆柱型装配零件的粘接作业. 该产品在两个紧密配合的金属面内，隔绝空气或足够的紫外线的情况下固化。固化后可防止因冲击和震动导致的松动和泄露. LOCTITE® 661™具有优异的固化性能，除厌氧固化方式，还可以通过UV照射固化。 典型应用包括将齿轮和链轮固定在变速箱轴上、将转子固定在电机轴上.
固化前的材料特性
| 比重@ 23 °C | 1.1 |
| 粘度, 25°C, mPa·s (cP):转子3, 转速20 rpm | 500 |
| UV固定时间,显微镜玻璃片,秒:6 mW/cm²,365 nm | 14 |
| 脱粘时间, 秒: | |
| 60 mW/cm², 260 nm | 45 |
| 100 mW/cm², 365 nm | 45 |
固化后物性
| 热膨胀系数, ISO 11359-2, K-1 | 80×10^-6 |
| 导热系数, ISO 8302, W/(m.K) | 0.1 |
| 比热, kJ/(kg·K) | 0.3 |
| 压剪切强度, ISO 10123: 钢制轴和套 N/mm² | 15 |

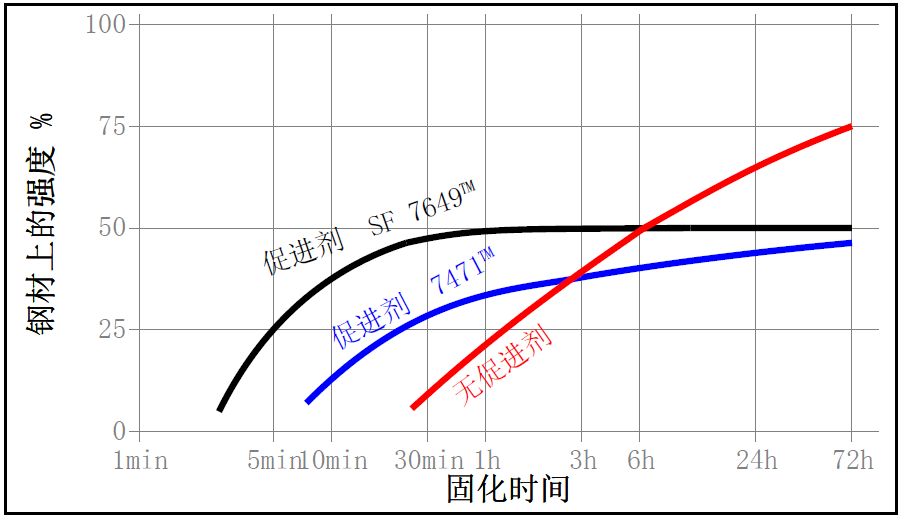

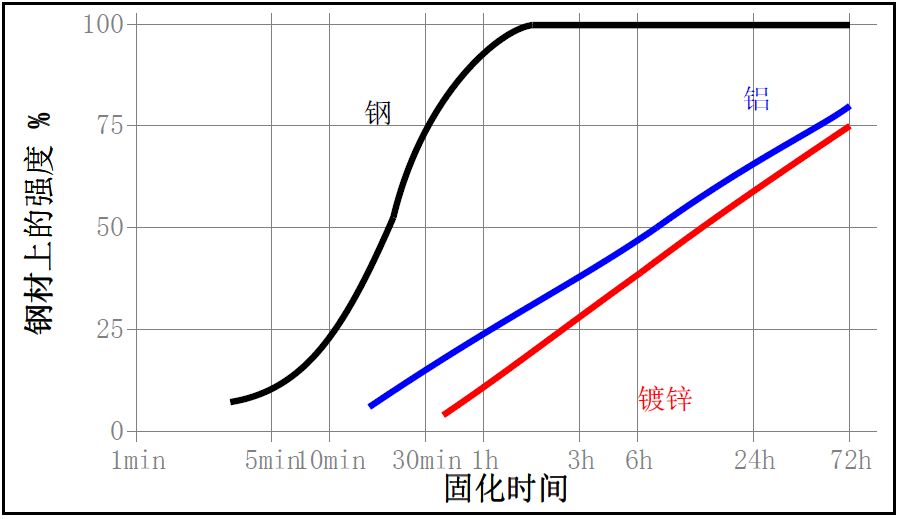

固化速度

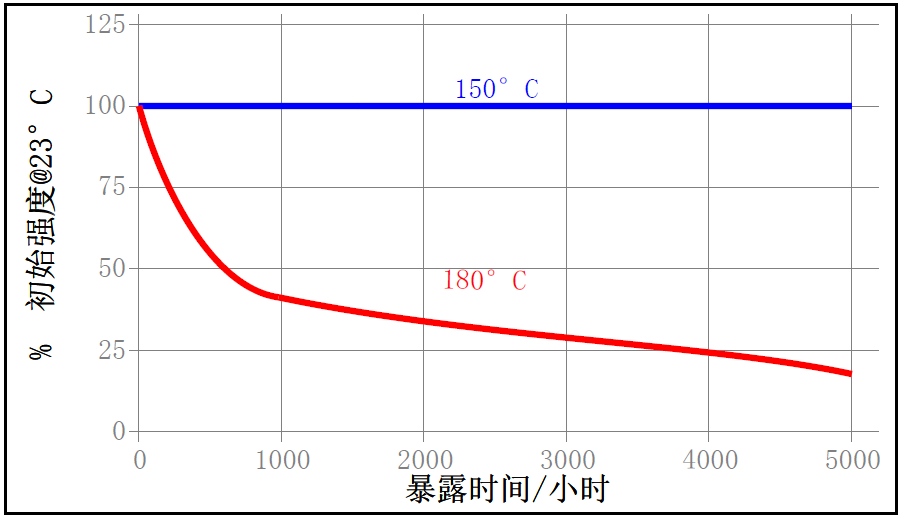

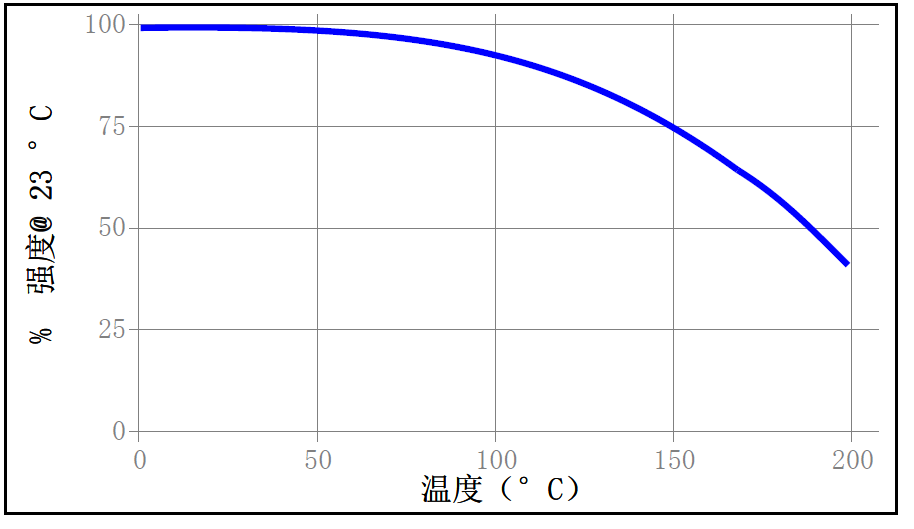

热强度
使用指南
装配
1. 为了获得最佳效果，使用诸如乐泰清洗剂彻底清洗材料内外表面，待表面干燥后再进行下一步操作.
2. 当固化速度很慢或者间隙较大时，可在表面使用促进剂加快固化速度.
3. 对于滑配合来说, 只需绕轴和轴套的导角涂一圈胶，装配时转动以确保良好的涂覆.
4. 对于压配合来说, 两个被粘接的表面都需涂满胶，并在适当的高压压力上装配.
5. 对于收缩配合组件来说，胶应涂在零件上形成光滑，均匀的薄膜。对于热配合来说，胶应涂在轴上。对于冷配合来说，胶应涂在轴套上。对于冷热配合来说，胶应涂在冷却的部件上。避免在冷却的部件上冷凝.
6. 在部件达到足够操作强度之前，不要对部件有任何干扰.
拆卸
1. 用标准手动工具拆卸.
2. 如果需要，对装配件进行局部加热至250°C 。在加热时进行拆卸作业.
3. 对于不能加热至该温度时, 尽可能加热装配件并使用机械辅助设备进行拆卸作业.
清洗
1. 对于固化的胶水，可将其浸泡在LOCTITE®溶剂中和使用钢刷等工具进行机械打磨.
标签:
汉高乐泰
