LOCTITE® 660™ 被设计用于粘接圆柱形的装配零件, 特别是粘接0.50mm (0.02 in.)间隙.该产品在两个紧密配合的金属表面间，与空气隔绝时固化，并且可防止由于受到冲击和震动而导致的松动和泄露该产品表现出良好的间隙固化特性。典型用途包括填充紧密配合的压配合件，键沟和花键之间的空隙；装配轴承和衬套，并使压配合键固持强度更高。
NSF 国际认可
NSF P1注册认可 ， 可在不和食物及周围食品加工领域接触的地方作为密封剂使用。
固化前的材料特性
| 密度@ 25 °C | 1.13 |
| 粘度，25 °C, mPa.s (cp): | |
| 转子TB,转速0.5 rpm | 1,000,000至2,000,000 |
| 转子TB,转速5.0rpm, Helipath | 150,000至350,000 |
固化后材料性能
| 热膨胀系数ISO 11359-2, K-1 | 80×10^-6 |
| 导热系数, ISO 8302,W/(m·K) | 0.1 |
| 比热, kJ/(kg·K) | 0.3 |
| 断裂时延伸率，ISO37, % | <2 |
| 压剪切强度，ISO10123:钢制轴和套 N/mm² | ≥17.2 |

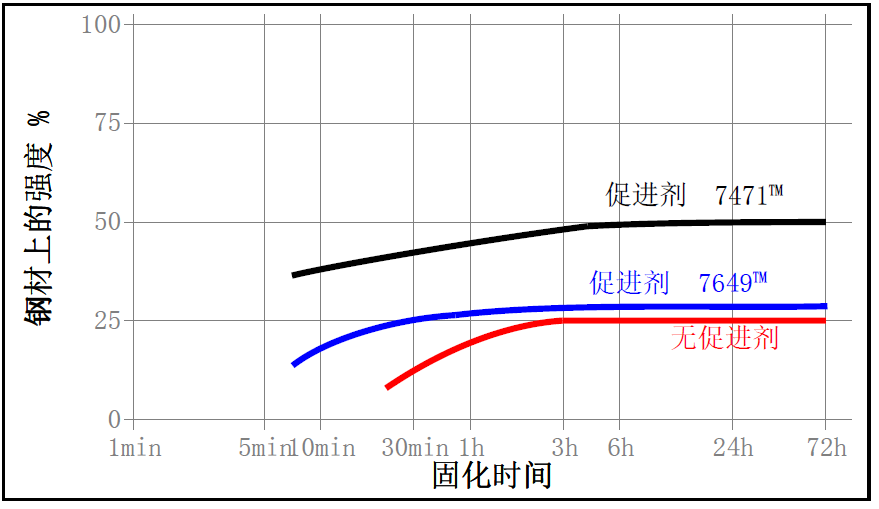

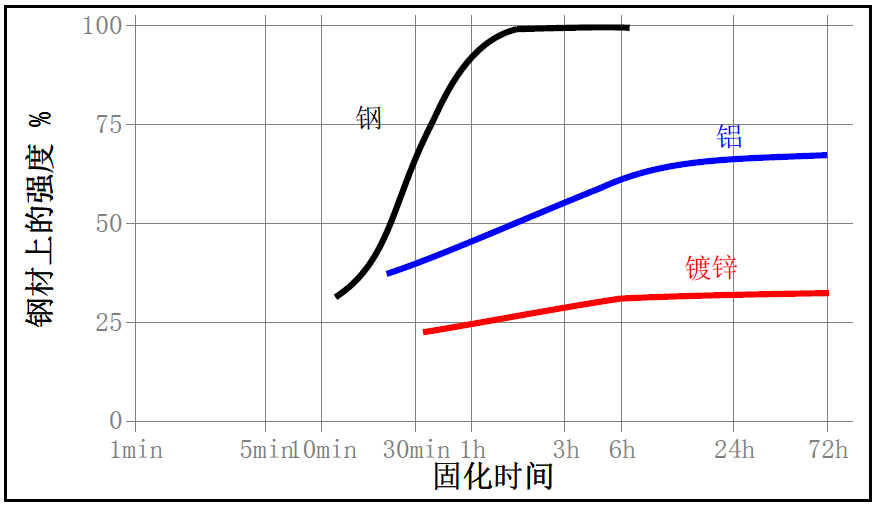

固化速度

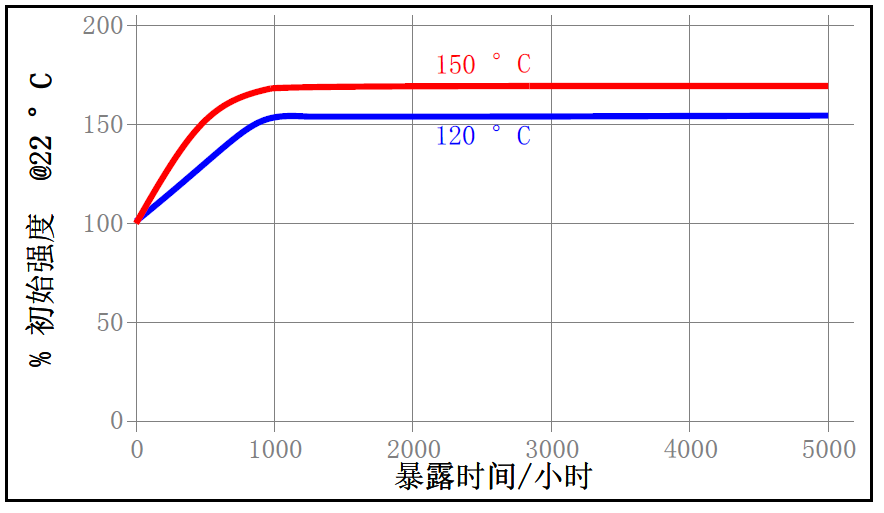

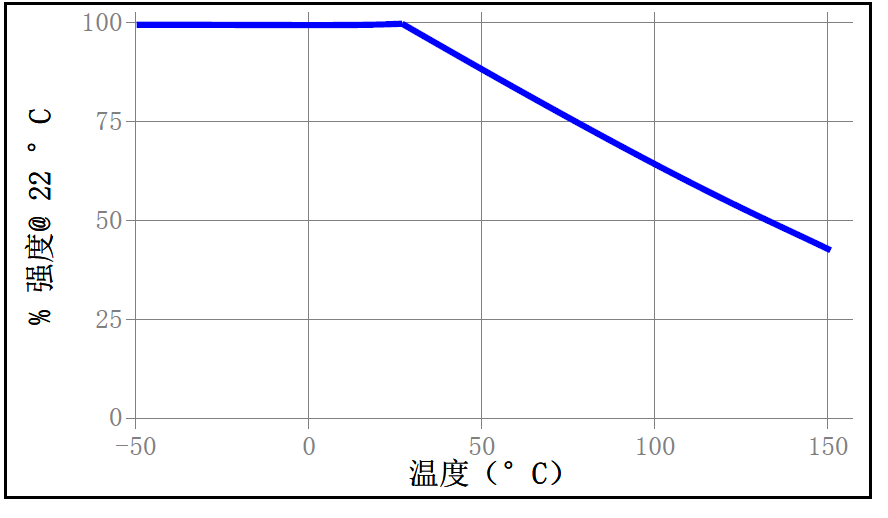

热强度
使用指南
装配
1. 为了获得最佳效果，使用诸如乐泰清洗剂彻底清洗材料内外表面，待表面干燥后再进行下一步操作
2. 如果材料是惰性金属或者固化速度过慢，使用促进剂 SF7471™或SF7649™ 并晾干
3. 对于滑配合来说, 只需绕轴和轴套的导角涂一圈胶，装配时转动以确保良好的涂覆
4. 对于压配合来说, 两个被粘接的表面都需涂满胶，并在适当的高压压力上装配
5. 对于热配合来说， 胶应涂在轴上，然后加热轴套产生足够的间隙自由装配
6. 在部件达到足够操作强度之前，不要对部件有任何应用
拆卸
1. 对装配件进行局部加热至250°C 。在加热时进行拆卸作业
清洗
1. 对于固化的胶水，可将其浸泡在溶剂中或使用钢刷等工具进行机械打磨
标签:
汉高乐泰
