LOCTITE® 431™ 专为装配需要均匀应力分布和较高拉伸强度、剪切强度的难粘材料而设计。该产品可快速粘合各种材料，包括金属、塑料和弹性体。乐泰® 431™ 还适用于粘接多孔材料，如木材、纸张、皮革和织物。
ISO-10993
LOCTITE® 431 符合ISO-10993 生物兼容性标准。
固化前特性
| 比重，@ 25 °C | 1.07 |
| 粘度，25 °C, Shear Rate: 3,000 s -1 | 600 to 1,200 |
固定时间，秒：
钢 180 to 300
铝 10 to 15
镀锌 50 to 70
氯丁橡胶 15 to 45
丁腈橡胶 10 to 30
ABS 10 to 15
PVC 15 to 30
PC 5 to 10
酚醛树脂 20 to 45
木材（轻木） <3
木材（橡木） 30 to 60
木材（松木） 45 to 60
纸板 30 to 45
织物 20 to 45
皮革 15 to 20
纸 10 to 15
固化后特性
| 10-MHz热膨胀系数，ISO 11359-2, K ^-1 | 364×10^-6 |
| 导热率，ISO 8302, W/(m·K) | 0.3 |
| 软化点，DIN EN 1427, °C | 183 |
| 介电常数/耗散因数，IEC 60250： | |
| 1-kHz | 3.65 / 0.04 |
| 1-MHz | 3.05 / 0.04 |
| 10-MHz | 2.92 / 0.05 |
| 体积电阻率， IEC 60093， Ω·cm | 10.9×10^15 |
| 表面电阻率， IEC 60093， Ω | 1×10^15 |
介电击穿强度，IEC 60243-1， kV/mm | 25 |
固化后特性
固化72 hours @ 22°C，剪切强度 :
钢(喷砂) N/mm² 25 to 31
铝 (刻蚀) N/mm² 13 to 24
镀锌 N/mm² 3 to 10
ABS N/mm² 8 to 11
PVC N/mm² 5 to 13
酚醛树脂 N/mm² 2 to 7
PC N/mm² 7 to 11
丁腈橡胶 N/mm² 0.5 to 1.5
氯丁橡胶 N/mm² 1.0 to 1.5

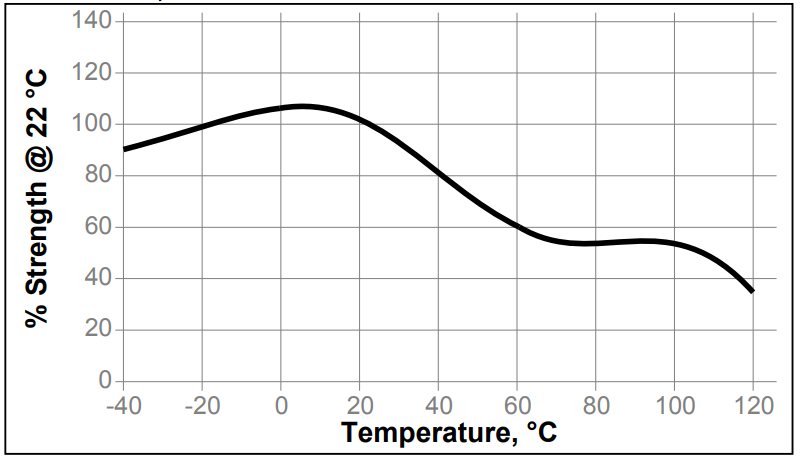

热强度

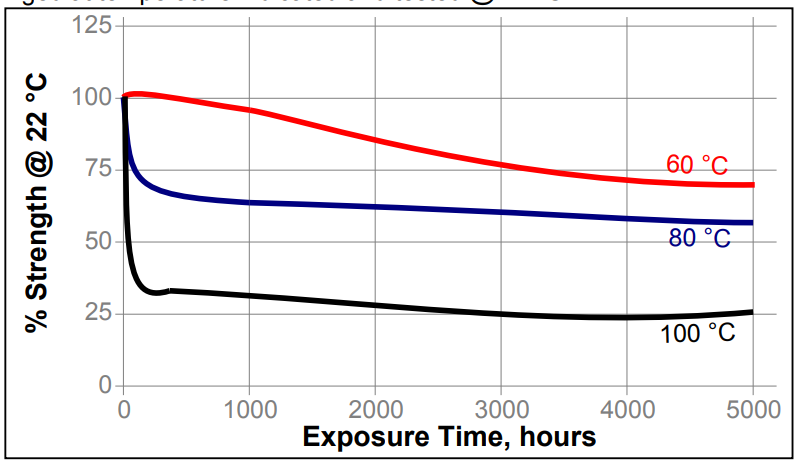

热老化
使用说明：
1.粘接区域应清洁，无油脂。用乐泰®清洁溶剂清洁所有表面并使其干燥。
2. 乐泰®促进剂可应用于粘结区域。避免使用过量的促进剂。让促进剂充分干燥后再涂胶水。
3. 必要时可使用乐泰®活化剂。将乐泰®活化剂涂在其中一个粘合表面上（不要将活化剂涂在有促进剂的表面上）。让活化剂充分干燥。
4. 在其中一个粘合表面上涂上粘合剂（不要将粘合剂涂在活化的表面上）。请勿使用纸巾或刷子等物品涂抹粘合剂。在几秒钟内组装零件。零件应准确定位，因为夹具时间短，调整机会很小
5. 乐泰®活化剂可用于固化粘结区域外的产品圆角。将活化剂喷洒或滴在多余的产品上。
6.粘接应固定或夹紧，直到粘合剂初固。
7. 在承受任何服务载荷之前，应让产品充分固化至全部强度（通常在组装后 24 至 72 小时，这具体取决于粘合间隙、材料和环境条件）
