LOCTITE® 435™ 是橡胶增强型瞬干胶，提高了柔韧性和剥离强度 ，增加了抗振动的性能。该产品可以快速粘接多种基材，包括 金属，塑料和弹性体材料，也可以粘接多孔材料，如木材，纸 张，皮革和纺织材料 .
ISO-10993
LOCTITE® 435™ 由汉高根据ISO 10993生物相容性标准方法进行 测試，并通过该项标准测试，以此作为协助选择用于医疗器械 行业的产品。
固化前特性
| 密度，@ 25°C | 1.1 |
| 粘度, mPa.s(cp): 温度: 25 °C,剪切速率: 1,000 s -1 | 100至250 |
初固时间, 秒:
钢材 (脱脂) 30至45
铝 (脱脂) ≤60
镀锌 90至105
氯丁橡胶 30至45
丁腈橡胶 <5
SBR 90至105
ABS 10至20
PVC 60至75
聚碳酸酯 45至60
酚醛树脂 10至20
G-10环氧树脂 45至60
木材 (橡木) 75至90
木材 (巴尔沙木) <5
固化后特性
| 热膨胀系数，ISO 11359-2, K ^-1 | 80×10^-6 |
| 导热率，ISO 8302, W/(m·K) | 0.1 |
| 软化点，DIN EN 1427, °C | 130 |
| 介电常数/耗散因数，IEC 60250： | |
| 0.1-kHz | 2.65 /<0.02 |
| 1-kHz | 2.75 /<0.02 |
| 10-kHz | 2.75 /<0.02 |
| 体积电阻率， IEC 60093， Ω·cm | 10×10^15 |
| 表面电阻率， IEC 60093， Ω | 10×10^15 |
介电击穿强度，IEC 60243-1， kV/mm | 25 |
固化后材料特性
胶粘剂性能 ，固化 24小时，22°C， 剪切强度:
钢件(喷过砂) N/mm² 19
铝件 N/mm² 15
丁腈橡胶 N/mm² 0.4
EPDM N/mm² 0.5

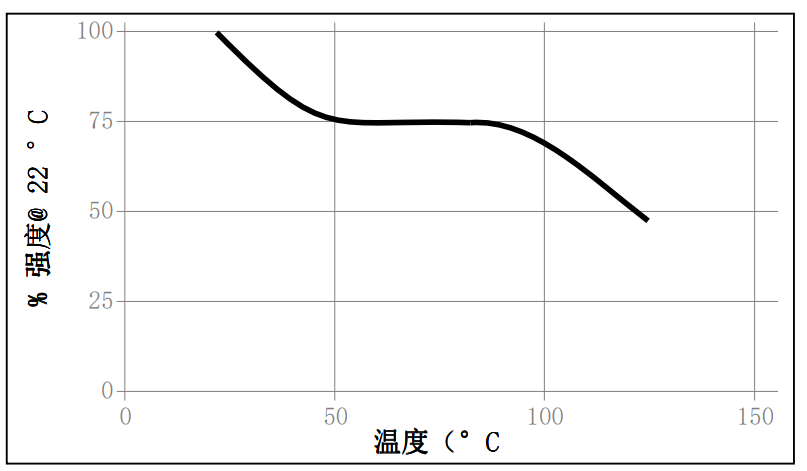

热强度

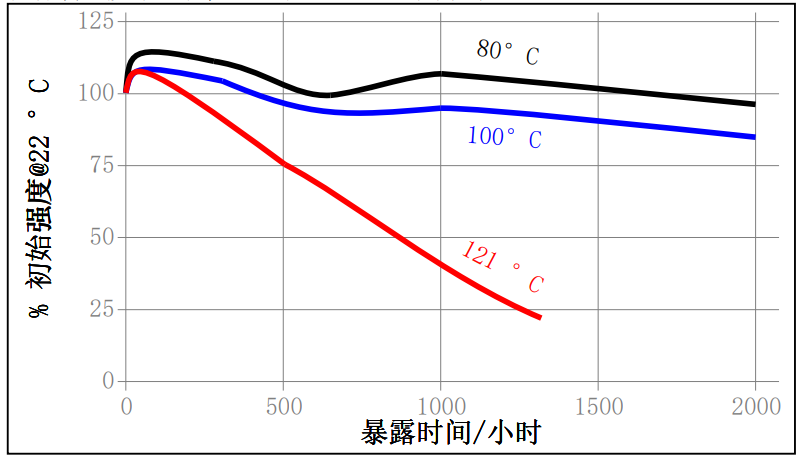

热老化
使用指南
要想获得最佳效果，被粘接的材料表面应当清洁，无油脂.
本产品对于较小间隙 (0.05 mm)的粘接，效果最佳.
多余的胶粘剂可用乐泰清洗剂，硝基甲烷或丙酮溶解去除.
