乐泰® 438™ 是一种橡胶增韧粘合剂，具有增加柔韧性和剥离强度，同时增强抗冲击性。该产品可在各种材料上快速粘合，包括金属、塑料和弹性体，以及多孔和吸收性材料，如木材、纸张、皮革和织物。
固化前特性
| 比重 @ 25 °C | 1.1 |
| 粘度, mPa·s (cP): 25 °C, 1,000 s -1 | 100 to 250 |
初固时间，秒：
钢(脱脂) 30 to 45
铝(脱脂) ≤60
镀锌 105 to 120
氯丁橡胶 30 to 45
丁腈橡胶 <5
SBR 75 to 90
ABS 10 to 20
PVC 65 to 90
PC 90 to 105
酚醛树脂 5 to 10
G-10 环氧树脂 20 to 30
橡木 45 to 60
巴沙木 <5
固化后特性
固化后特性
| 热膨胀系数，ISO 11359-2, K ^-1 | 80×10^-6 |
| 导热率，ISO 8302, W/(m·K) | 0.1 |
| 软化点，DIN EN 1427, °C | 130 |
| 介电常数/耗散因数，IEC 60250： | |
| 0.1-kHz | 2.65 / <0.02 |
| 1-kHz | 2.75 / <0.02 |
| 10-kHz | 2.75 / <0.02 |
| 体积电阻率， IEC 60093， Ω·cm | 10×10^15 |
| 表面电阻率， IEC 60093， Ω | 10×10^15 |
介电击穿强度，IEC 60243-1， kV/mm | 25 |
固化后材料特性
胶粘剂性能 ，固化 24小时，22°C， 剪切强度:
钢件(喷过砂) N/mm² 19
铝件 N/mm² 18
丁腈橡胶 N/mm² 0.3
EPDM N/mm² 0.4

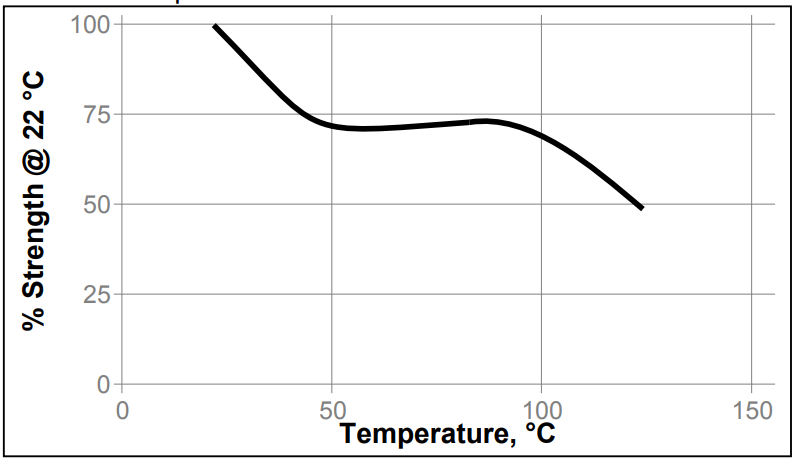

热强度

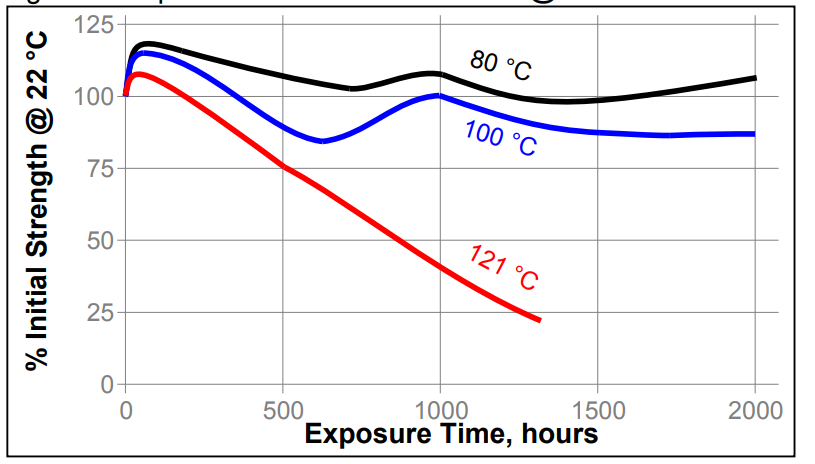

热老化
使用指南
要想获得最佳效果，被粘接的材料表面应当清洁，无油脂.
本产品对于较小间隙 (0.05 mm)的粘接，效果最佳.
多余的胶粘剂可用乐泰清洗剂，硝基甲烷或丙酮溶解去除.
