LOCTITE® 480™ 是橡胶增强型瞬干胶，提高了柔韧性和剥离强度 ，增加了抗振动的性能.
固化前的材料特性
| 比重@ 25 °C | 1.05 |
| 粘度， Brookfield - LVF, 25 °C, mPa.s (cp): | 100至200 |
固定时间, 秒:
钢材 (脱脂) 60至120
铝 10至30
镀锌 50至150
氯丁橡胶 <20
丁腈橡胶 <20
ABS 20至50
PVC 50至100
聚碳酸酯 30至90
酚醛树脂 20至60
固化后材料典型性能
| 热膨胀系数 ISO 11359-2,, K -1 | 80×10^-6 |
| 导热系数 ISO 8302, W/(m·K) | 0.1 |
| 玻璃态转变温度, ISO 11359-2, °C | 150 |
| 体积电阻, IEC 60093, ·cm | 10×10^15 |
| 表面电阻, IEC 60093, | 10×10^15 |
| 介电强度, IEC 60243-1, kV/mm | 25 |
| 介电常数/损耗因子, IEC 60250: | |
| 0,1-kHz | 2,65 / <0,02 |
| 1-kHz | 2,75 / <0,02 |
| 10-kHz | 2,75 / <0,02 |
胶粘剂性能
室温固化48小时， 剪切强度, ISO 4587:
钢件(喷过砂) N/mm² 22至30
铝 (蚀刻) N/mm² 14至22
镀锌 N/mm² 8至15
ABS N/mm² 6至20
PVC N/mm² 4至20
酚醛树脂 N/mm² 5至15
聚碳酸酯 N/mm² 5至20
丁腈橡胶 N/mm² 5至15
氯丁橡胶 N/mm² 5至15

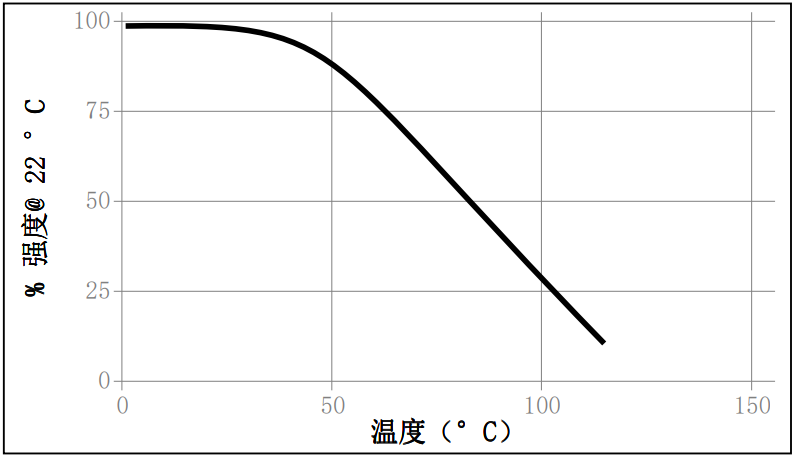

热强度

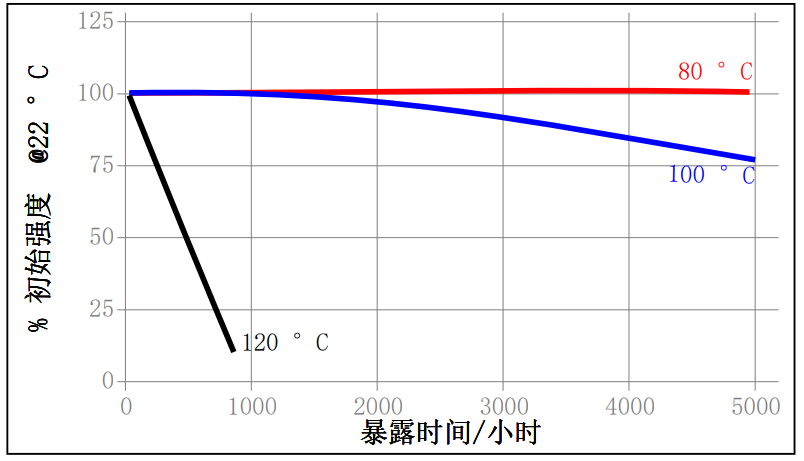

热老化
使用指南
要想获得最佳效果，被粘接的材料表面应当清洁，无油脂.
本产品对于较小间隙 (0.05 mm)的粘接，效果最佳.
多余的胶粘剂可用乐泰清洗剂，硝基甲烷或丙酮溶解去除
