LOCTITE® 4011 专为装配需要均匀应力分布和强拉伸和/或剪切强度的难粘材料而设计。LOCTITE® 4011™ 特别适用于粘接多孔或吸收性材料，如木材、纸张、皮革和织物。适用于一次性医疗器械的组装。产品适合各种材料的快速粘合，包括金属、塑料和弹性体。
符合ISO-10993
LOCTITE® 4011™ 符合 ISO 10993 生物相容性标准，可作为协助选择医疗器械行业使用产品的一种方案。
固化前特性
| 比重 @25℃ | 1.06 |
| 粘度，25 °C, Shear Rate: 3,000 s -1 | 70 to 110 |
固化时间，秒：
钢 20 to 45
铝 2 to 10
镀锌 10 to 30
氯丁橡胶 <5
丁腈橡胶 <5
ABS 1 to 2
PVC 3 to 10
聚碳酸酯 5 to 10
酚醛树脂 <2
巴沙木 <1
橡木 10 to 30
松木 10 to 20
硬纸板 5 to 10
织物 10 to 20
皮革 5 to 10
纸 5 to 10
固化后材料典型性能
| 热膨胀系数 ISO 11359-2,, K -1 | 107×10^-6 |
| 导热系数 ISO 8302, W/(m·K) | 0.4 |
| 玻璃态转变温度, ISO 11359-2, °C | 121 |
| 体积电阻, IEC 60093, ·cm | 277×10^15 |
| 表面电阻, IEC 60093, | 69×10^15 |
| 介电强度, IEC 60243-1, kV/mm | 33 |
| 介电常数/损耗因子, IEC 60250: | |
| 1 kHz | 2.72 / 0.02 |
| 1 MHz | 2.72 / 0.02 |
| 10 MHz | 2.42 / 0.01 |
固化后特性
72 小时@ 22°C，剪切强度：
钢-喷砂处理 N/mm² 17 to 24
铝-刻蚀处理 N/mm² 2 to 11
镀锌 N/mm² 0.5 to 2
ABS N/mm² 7 to 9
PVC N/mm² 7 to 16
酚醛树脂 N/mm² 1 to 5
聚碳酸酯 N/mm² 7 to 11
氯丁橡胶 N/mm² 1 to 2
丁腈橡胶N/mm² 1 to 2

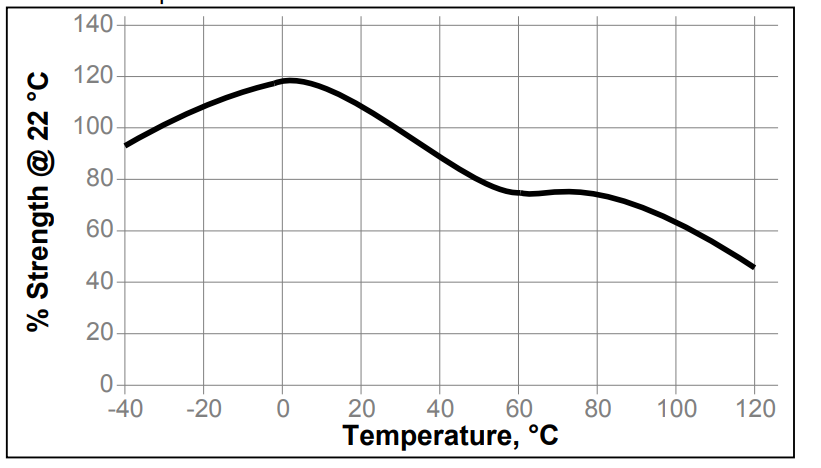

热强度

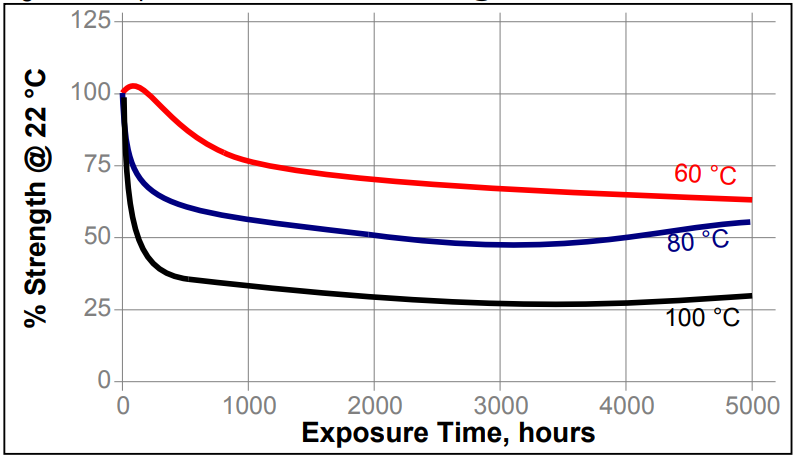

热老化
使用指南
1. 要想获得最佳效果，被粘接的材料表面应当清洁，无油脂.
2. 本产品对于较小间隙 (0.05 mm)的粘接，效果最佳.
3. 多余的胶粘剂可用乐泰清洗剂，硝基甲烷或丙酮溶解去除
