LOCTITE® AA 326是一种能快速固化且具有很高的剪切强度的通用型结构粘接粘合剂，适合用于磁钢粘接。它对不同类型的铁氧体具有良好的附着力，可3分钟固定，剪切强度为 15 N/mm²。它可用于温度高达+120℃的环境中。 典型应用包括将铁氧体粘接到金属件、要求快速固定的电动机部件、扬声器零件和珠宝上。可以配用 LOCTITE SF 7649 进行活化。
固化前的材料特性
| 密度 | 1.05 |
| 粘度 25°C, mPa.s (cP) Brookfield – RVT 转子6, 转速 20rpm | 18,000 |
| 粘度 25°C, 180s后, mPa.s (cP) EN 12092- MV 剪切速度36 s -1 | 15,000 |

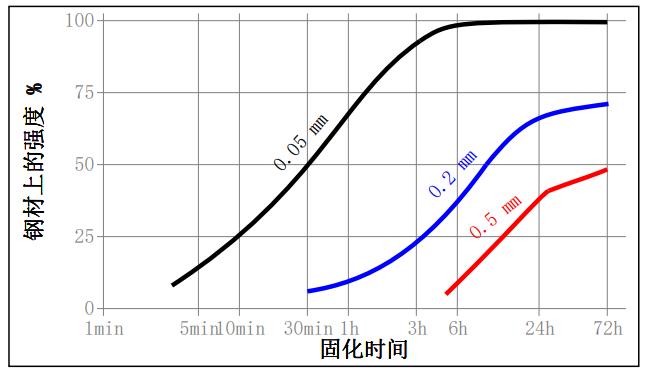

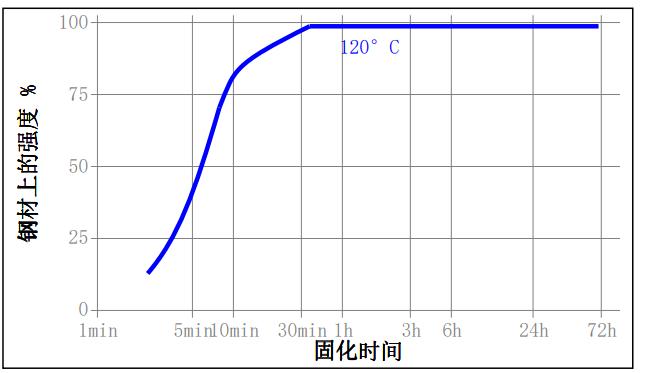

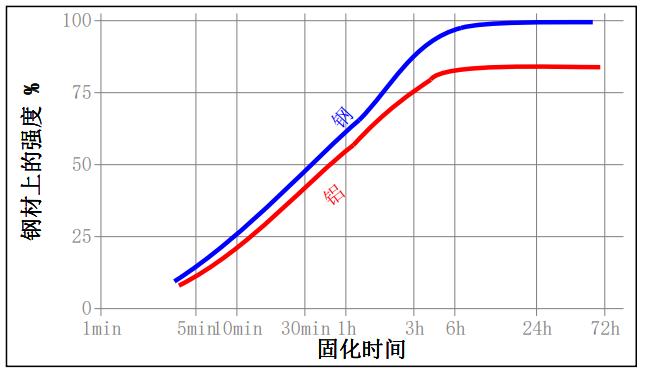

固化速度
固化后材料典型特性
在23°C条件下固化7天
| 物理特性 | |
| 断裂伸长率. ISO 527-3 | 135 % |
| 拉伸强度 ISO 527-2 | 34 N/mm2 (lb/in)(4,900) |
| 拉伸模量, ISO 527-2 | 300 N/mm2 (lb/in)(44,000) |
| 热膨胀系数ISO 11359-2 | 80×10^-6 K-1 |
| 导热系数, ISO 8302 | 0.1 W/(m.K) |
| 比热 | 0.3 kJ/(kg·K) |
, ,
, , ·
| 电气特性 | ||
| 介电常数 | 损耗因子 | IEC 60250 |
| 100-Hz | 5.6 | 0.03 |
| 1kHz | 5.3 | 0.03 |
| 1MHz | 0.6 | 0.04 |
| 介电击穿强度 | IEC 60243-1 | 30 kV/mm |
| 体积电阻 | IEC 60093 | 2×10^13cm |
| 表面电阻 | IEC 60093 | 2×10^17 |
胶粘剂性能
在23°C条件下固化24小时, 促进剂 SF7649涂在一面
剪切强度, ISO 4587: 钢 (喷砂) N/mm²15.2(psi) (2,200)
拉伸强度, ISO 6922: 钢(喷砂) N/mm²24 (psi)(3,500)
在23°C条件下固化24小时, 在两面涂促进剂7649
剪切强度, ISO 4587: 钢(喷砂)，0.25mm间隙 N/mm²13.8 (psi)(2,000)

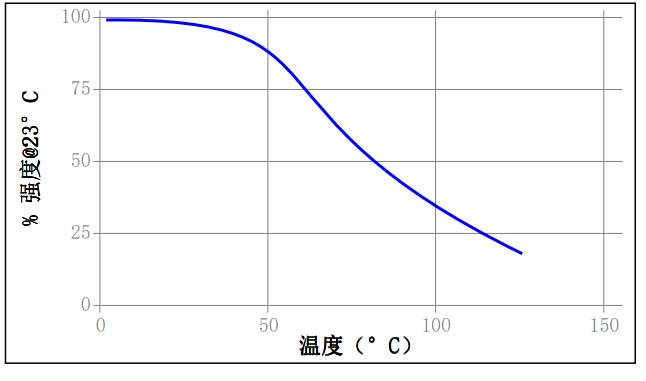

热强度

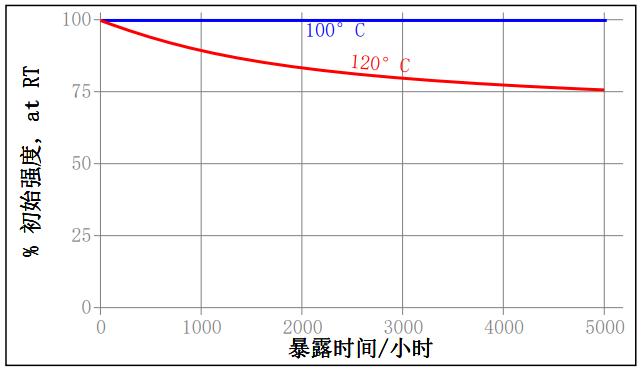

热老化
使用指南
1、 要想获得最佳效果，被粘接的材料表面应当清洁，无油脂。
2、 为了确保快速可靠的固化, 将促进剂7649™涂在其中一个表 面，而在另一个表面上涂上胶粘剂. 部件应当立即装配 （15分钟内）。
3、 建议胶层间隙为0.1mm。当胶层间隙过大（最大可为 0.5mm）或者要求较快的固化速度时, 则应当在两个表面上 均使用促进剂7649™，部件必须快速装配(1分钟内)。
4、过量的粘胶剂可以用有机溶剂除去。
5、粘接部件应当固定直到胶粘剂初固。
6、粘接件达到完全强度后，方可承受载荷（由于胶层间隙和 被粘材料的不同，因此该胶粘剂典型的完全固化时间处于 24-72小时之间）。
标签:
汉高乐泰
