LOCTITE® 414 是一款通用型氰基丙烯酸酯胶粘剂。透明、无色、低粘度。适用于塑料、橡胶和金属。初固时间为2-10秒。粘接中小型零件的理想产品，对大多数基材具有良好的粘合力。

固化前特性

固化速度

在22°C / 50 % 相对湿度的情下，不同基材的初固时间。（初固时间：是定义样件的剪切强度达到0.1 N/mm²  的时间 ）

初固时间, 秒:

钢材 (脱脂)             15至30

铝                             2至10

氯丁橡胶                 <5

丁腈橡胶                 <5

ABS                         2至10

PVC                         2至10

聚碳酸酯                 15至50

酚醛树脂                 5至15

固化后材料典型性能

 85 °C / 85% RH，固化1周之后 物理特性:

热膨胀系数ISO 11359-2, K -1                 80×10^-6

导热系数, ISO 8302, W/(m·K)                 0.1

玻璃化转变温度, ASTM E 228, °C         120

电气特性:

介电常数/损耗因子, IEC 60250:

0.05kHz         2.3 /<0.02

1kHz             2.3 /<0.02

10kHz             2.3 /<0.02

体积电阻, IEC 60093, ·cm             10×10^15

介电强度, IEC 60243-1, kV/mm         25

固化后材料特性

 85 °C / 85% RH，固化1周之后 ，剪切强度:

钢件(喷过砂)         N/mm²   18至26         (psi)   (2,610至3,770)

铝件 (蚀刻)            N/mm²   11至19         (psi)   (1,595至2,755)

ABS                       N/mm²   >6                (psi)   (>870)

PVC                       N/mm²   >4                (psi)   (>580)

聚碳酸酯                 N/mm²   >5                 (psi)   (>725)

酚醛树脂                 N/mm²   5至15         (psi)   (725至2,175)

氯丁橡胶                 N/mm²   >10             (psi)   (>1,450)

丁腈橡胶                 N/mm²   >10             (psi)   (>1,450)

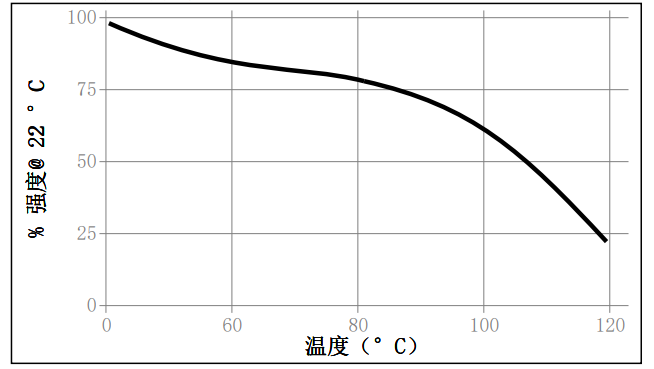

热强度

热老化
