LOCTITE® 415™ 是一种通用型胶粘剂，特别适合用于金属 粘接。无色透明，高粘度。可配合底涂 SF770 或 SF7239使用，用于聚烯烃材料粘接。一般固定时间为 20-40秒。中小型零件的完美选择，大多数基材上有优秀的粘接力。

固化前特性

固化速度

固化速度取决于被粘接的基材，下表表明在22°C / 50 % 相对湿度的情况下，不同基材的固定时间。固定时间 是定义试样的剪切强度达到0.1 N/mm²。固定时间, 秒:

钢材 (脱脂)            30 - 60

铝                         40 - 80

镀锌                     30 - 90

氯丁橡胶                 <10

丁腈橡胶                 <10

ABS                     20 - 50

PVC                     30 - 90

聚碳酸酯              30 - 90

酚醛树脂             10 - 40

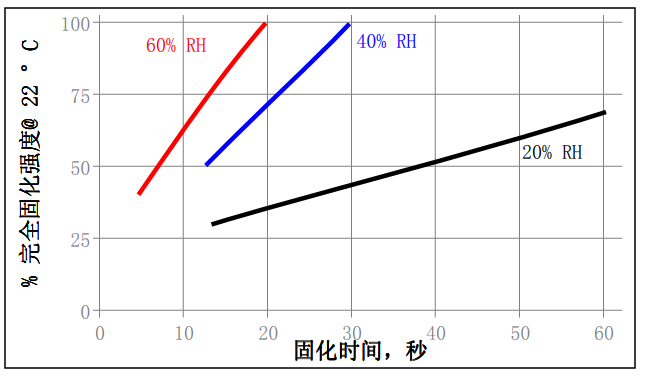

下图给出了产品在丁腈橡胶上，在不同湿度时拉伸强度随时间的变化关系。

固化后材料典型性能

15分钟后 @ 22°C 物理特性:

热膨胀系数ISO 11359-2, K -1             100×10^-6

导热系数, ISO 8302,   W/(m·K)             0,1

电气特性:

介电常数/损耗因子, IEC 60250:

0.1kHz                     2 - 3.3 /<0.02

1kHz                        2 - 3.5 /<0.02

10kHz                     2 - 3.5 /<0.02

体积电阻, IEC 60093, ·cm                 2×10^15   - 10×10^15

表面电阻, IEC 60093,                        10×10^15   - 80×10^15

介电强度, IEC 60243-1, kV/mm         25

固化后材料特性

固化1周 @ 22°C 试片剪切强度, ISO 4587:

钢件(喷过砂)     N/mm²   20 - 30       (psi)   (2 900 - 4 350 )

铝(喷过砂)     N/mm²   15 - 22       (psi)   (2 175 - 3 190 )

镀锌     N/mm²   4 - 12       (psi)   (580 - 1 740)

ABS     N/mm²   6 - 20       (psi)   (870 - 2 900)

PVC     N/mm²   6 - 20       (psi)   (870 - 2 900)

聚碳酸酯     N/mm²   5 - 20       (psi)   (725 - 2 900)

酚醛树脂     N/mm²   5 - 15       (psi)   (725 - 2 175)

氯丁橡胶     N/mm²   5 - 15       (psi)   (725 - 2 175)

丁腈橡胶     N/mm²   5 - 15       (psi)   (725 - 2 175)

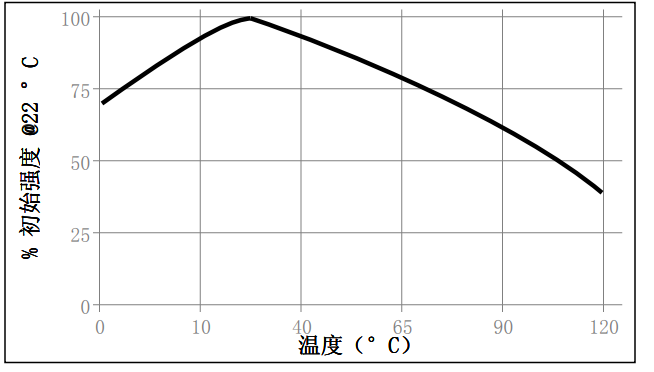

热强度

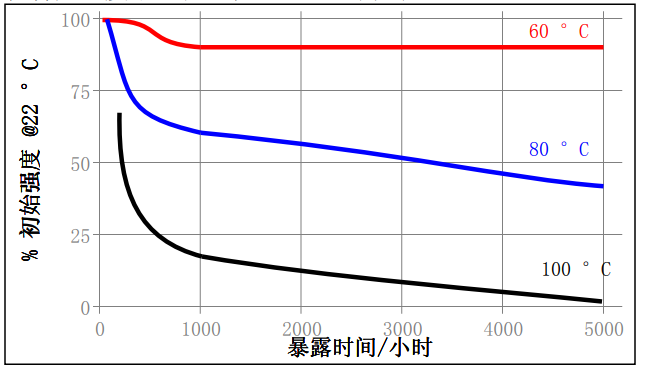

热老化
