LOCTITE® SI 5699™ 主要设计用于有良好耐油性刚性法兰的密封,例如变速器和铸造金属外壳。
NSF 国际认可
NSF P1注册认可 可在不和食物及周围食品加工领域接触的地方作为密封剂使用。
| 固化前的材料特性 | |
| 密度@ 25°C | 1.45 |
| 挤出率, g/min | ≥200 |
| 脱粘时间,室温固化 25 °C / 50±5 % RH | ≤30分钟 |
| 固化后材料典型性能 | |
| 在25°C 固化1 周: | |
| 邵氏硬度, ISO 868, 硬度 A | 45至75 |
| 延伸率，ISO 527-2, % | ≥100 |
| 拉伸强度ISO 37 | ≥2.4N/mm² |
| 电气特性 | |
| 表面电阻, IEC 60093 | 2×10^15 |
| 体积电阻, IEC 60093 | 2×10^15 |
| 介电常数/损耗因子, IEC 60250: | |
| 100Hz | 2.8 |
| 10 kHz | 4.0 |
| 10 MHz | 4.1 |
| 固化 14天23°C / 60±5% RH 和 0.5 mm 间隙，剪切强度: | |
| 铝件 | 0.1至0.7N/mm² |
| 镀锌 | 0.7至1.5N/mm² |
| 低碳钢(喷过砂) | 1.3 至 2.1 N/mm² |
| 铝件(打磨) | 1.3 至 2.0N/mm² |

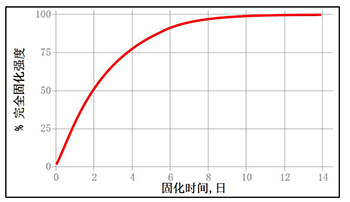

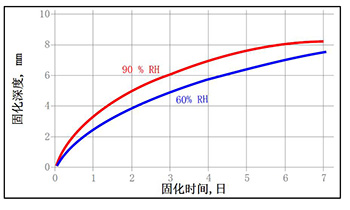

固化速度

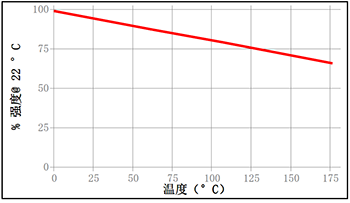

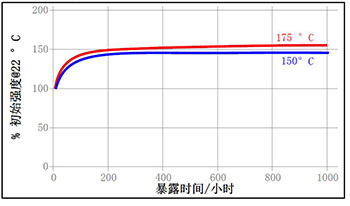

热强度
1. 要想获得最佳效果，被粘接的材料表面应当清洁，无油脂。
2. 本产品接触到空气后，湿气固化立刻会开始，因此物件应在胶水挤出后几分钟内进行粘合。
3. 在承重型工作负载之前，应允许粘合剂充分固化（例如七天）。
4. 多余的胶水可以用非极性溶剂拭去。
5. 对于全自动生产线，建议使用定体积点胶系统。
标签:
汉高乐泰胶水
